Tubu ta 'l-Azzar mingħajr saldatura Honed EN 10305-1 E235 Għal Ħarsa Ġenerali Idrawlika
Sep 21, 2026
EN 10305-1 E235 tubu ta 'l-azzar mingħajr saldatura honed għal ċilindri idrawliċihuwa tubu ta' preċiżjoni -kesħa-miġbud b'livell baxx ta' karbonju li t-toqba ta' ġewwa tiegħu huwa lest bl-imsin għal ISO H8 b'ħruxija tal-wiċċ Ra Inqas minn jew ugwali għal 0.4 µm (16 µin), għalhekk is-siġill tal-pistun jimxi direttament fuq il-ħajt tat-tubu. Stress ipprovdut-meħlus (+SR) f'ID 40–300 mm (1.6–11.8 in) u ħajt 5–40 mm (0.20–1.57 in), jilħaq iċ-ċilindru mingħajr ma jkun meħtieġ tħaffir sekondarju. Il-proprjetà li tiddeċiedi l-ħajja taċ-ċilindru mhijiex l-isem tal-azzar iżda t-tolleranza tal-ġeometrija tal-bore -, in-nisġa u d-dritta flimkien.
E235 huwa l-isem EN 10305-1 għal azzar mhux liga b'-karbonju baxx (St 35, materjal numru 1.0308); it-tubu huwa magħmul minn stokk sħun-lest mingħajr saldatura bi tpinġija kiesħa, imbagħad imsaffi. Aħna ħażniet u naqtgħu għat-tul b'ċertifikati EN 10204 3.1 u spezzjoni minn parti terza fuq talba.Ibgħat l-ID tiegħek × OD × ħajt, Ra u port tad-destinazzjoni għal kwotazzjoni.
Speċifikazzjonijiet Tekniċi
| Parametru | Kapaċità |
|---|---|
| Standard | EN 10305-1:2016 (tubu ta' preċiżjoni miġbud fil-kesħa mingħajr saldatura) |
| Grad | E235 (St 35, materjal Nru. 1.0308), liga b'-karbonju baxx mhux- |
| Dijametru ta' ġewwa (imqadded) | 40–300 mm (1.6–11.8 pulzieri); akbar fuq talba |
| Ħxuna tal-ħajt | 5–40 mm (0.20–1.57 pulzieri) |
| Tul | Sa 12 m (39 pied) fissi, jew każwali 5–7 m |
| Tolleranza tal-bore | ISO H8 (H7/H9/H10 disponibbli) |
| Ħruxija ta 'ġewwa | Ra Inqas minn jew ugwali għal 0.4 µm (Ra 0.2 µm minn SRB) |
| Straightness | Inqas minn jew ugwali għal 0.5 mm/m |
| Kundizzjoni tal-kunsinna | + SR (mtaffi l-istress) standard; +N, +A, +C fuq talba |
| Għażla tal-wiċċ | Żejt; kisi tal-kromju iebes fuq talba |
| Ċertifikazzjoni | MT 10204 3.1; spezzjoni ta'-parti terza disponibbli |
Kompożizzjoni Kimika
| Element | E235 (massimu sakemm ma jkunx innutat) |
|---|---|
| Karbonju (C) | Inqas minn jew ugwali għal 0.17 |
| Silikon (Si) | Inqas minn jew ugwali għal 0.35 |
| Manganiż (Mn) | Inqas minn jew ugwali għal 1.20 |
| Fosfru (P) | Inqas minn jew ugwali għal 0.025 |
| Kubrit (S) | Inqas minn jew ugwali għal 0.025 |
| Aluminju totali (Al), jekk maqtul għal kollox | Akbar minn jew ugwali għal 0.015 |
Il-karbonju huwa limitat għal 0.17 % sabiex it-tubu jibqa' baxx-karbonju - jista' jiġi ssaldjat u fformabbli. Limiti stretti P u S jipproteġu d-duttilità u l-kwalità tal-wiċċ, li jimpurtaw minħabba li t-toqba hija l-wiċċ tas-siġillar lest.
Proprjetajiet Mekkaniċi
| Kundizzjoni | Tensili Rm (MPa) | Produzzjoni ReH (MPa) | Titwil A (%) |
|---|---|---|---|
| +C (miġbud bil-kesħa iebes) | Iktar minn jew ugwali għal 480 | ≈ 0.8 × Rm | Akbar minn jew ugwali għal 6 |
| + LC (artab miġbud fil-kesħa) | Ikbar minn jew ugwali għal 420 | >0.7 × Rm | Ikbar minn jew ugwali għal 10 |
| +SR (mtaffi l-istress) | Ikbar minn jew ugwali għal 420 | Iktar minn jew ugwali għal 350 | Iktar minn jew ugwali għal 16 |
| +A (ittemprat) | Iktar minn jew ugwali għal 315 | ≈ 0.5 × Rm | Iktar minn jew ugwali għal 25 |
| +N (normalizzat) | 340–480 | Iktar minn jew ugwali għal 235 | Iktar minn jew ugwali għal 25 |
Ir-rendiment huwa stabbilit mill-kundizzjoni, mhux il-grad. Huwa għalhekk li barmil taċ-ċilindru huwa normalment ordnat fi + SR: iżomm Ikbar minn jew ugwali għal 350 MPa filwaqt li jżomm stress residwu baxx biżżejjed li t-toqba tibqa 'veru permezz tal-imsin u s-servizz. Jekk tikkwota biss "E235 235 MPa" t-tubu jinbiegħ bi klassi ta' saħħa sħiħa.
Għażla tal-Kondizzjoni tal-Kunsinna
| Kundizzjoni | Rendiment (MPa) | Użaha meta |
|---|---|---|
| +SR (mtaffi l-istress) | Iktar minn jew ugwali għal 350 | Default għall-btieti taċ-ċilindru imsaffija - toqba stabbli, qawwa għolja |
| +N (normalizzat) | Iktar minn jew ugwali għal 235 | Għandek bżonn duttilità massima jew makkinar aktar artab; taċċetta rendiment aktar baxx |
| +C (miġbud bil-kesħa iebes) | ≈ 0.8 × 480 | Kmiem bil-makna li mhumiex iffurmati ħafna; mhux għal stabbiltà stretta-bore |
| +A (ittemprat) | ≈ 0.5 × 315 | Liwja severa jew formazzjoni ta 'tarf wara l-provvista |
Għażla tal-Grad ta' Tolleranza tal-ID
| Grad | Waħħal | Trade-off | Użu tipiku |
|---|---|---|---|
| H8 | Standard | L-aħjar-kost/prestazzjoni kollha | Il-biċċa l-kbira tal-btieti taċ-ċilindri idrawliċi |
| H9 | Looser | Orħos, aktar mgħaġġel; aktar tneħħija tas-siġill | Ċilindri ta'-pressjoni baxxa jew mhux-kritiċi |
| H7 | Aktar stretti | Jiswa aktar; inqas tneħħija | Ċilindri ta'-preċiżjoni jew ta'-veloċità għolja |
Iddikjara l-grad. Li tħalliha miftuħa ġeneralment tirritorna H8, li hija tajba għall-biċċa l-kbira tal-btieti iżda mhux kollha.
Għaliex Sors E235 Honed Tube minn GNEE
Ċertifikat u traċċabbli.MT 10204 3.1 ċertifikati b'traċċabilità tan-numri tas-sħana-; spezzjoni ta' parti terza-arranġata fuq talba.
Kopertura ta' grad-sellum.E235 uE355 tubi honedminn sors wieħed, sabiex iżżid il-grad mingħajr ma tbiddel il-fornitur.
Appoġġ għall-inġinerija.Aħna nikkonfermaw il-kondizzjoni tal-kunsinna u l-grad tat-toqba kontra s-siġill u l-pressjoni tiegħek qabel ma nikkwotaw, mhux wara.
Finitura flessibbli.Miż-żejt jew miksi bil-kromju iebes, b'imballaġġ maqtugħ-sat-tul u għall-esportazzjoni.
Kif Speċifika l-Ordni Tiegħek
Standard u grad - EN 10305-1 E235.
Dijametru ta 'ġewwa × dijametru ta' barra × ħajt (għid it-tlieta; ID waħedha mhix biżżejjed).
Grad ta' tolleranza tat-toqba - H8 (H7/H9/H10 jekk differenti).
Ħruxija interna meħtieġa - Ra Inqas minn jew ugwali għal 0.4 µm (jew Ra 0.2 µm minn SRB).
Kundizzjoni tal-kunsinna - +SR (mtaffi l-istress) sakemm ma tkunx meħtieġa oħra.
Tul u kwantità - fissi sa 12 m, jew każwali.
Għażla tal-wiċċ - oiled, jew kisi tal-kromju iebes bi ħxuna.
Ċertifikat - MT 10204 3.1; spezzjoni u ambitu ta'-parti terza.
Port tad-destinazzjoni u ħin meħtieġ.

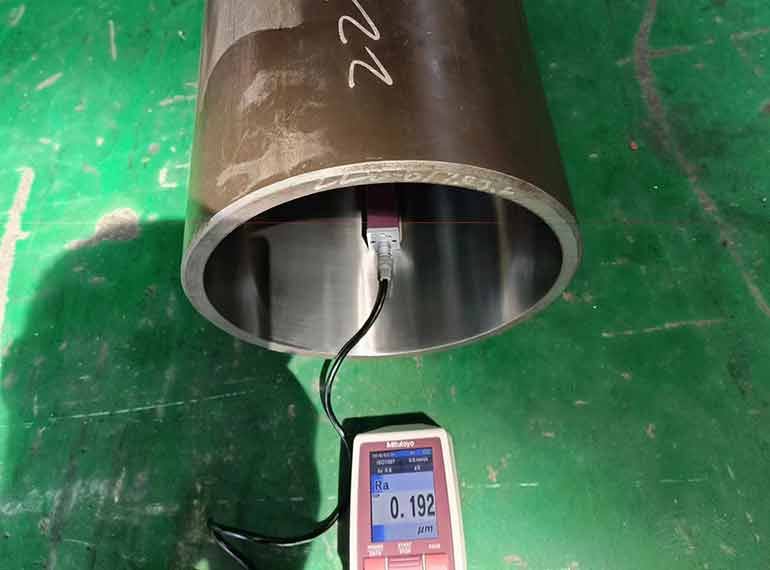

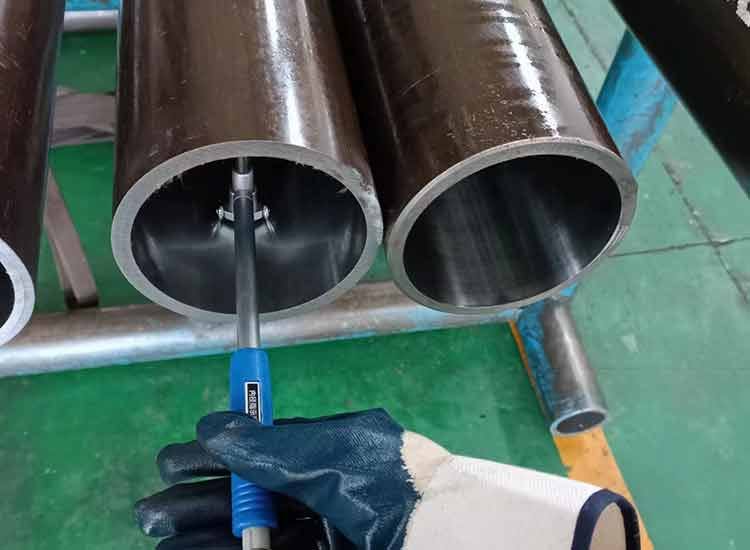

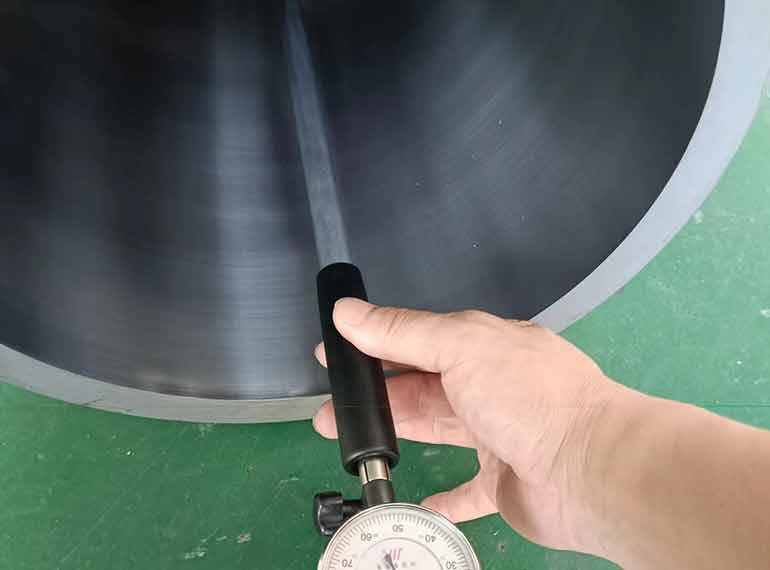

Test u spezzjoni

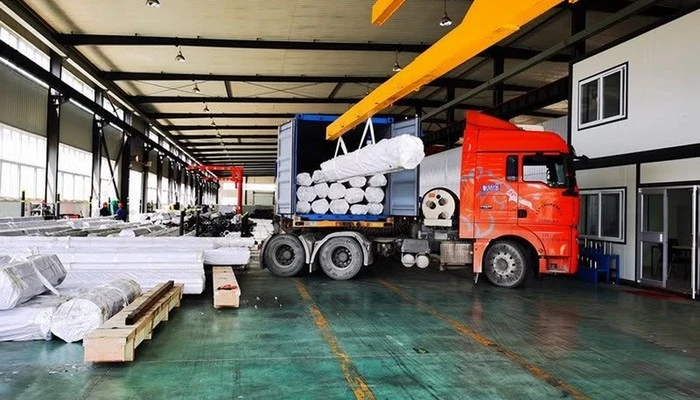

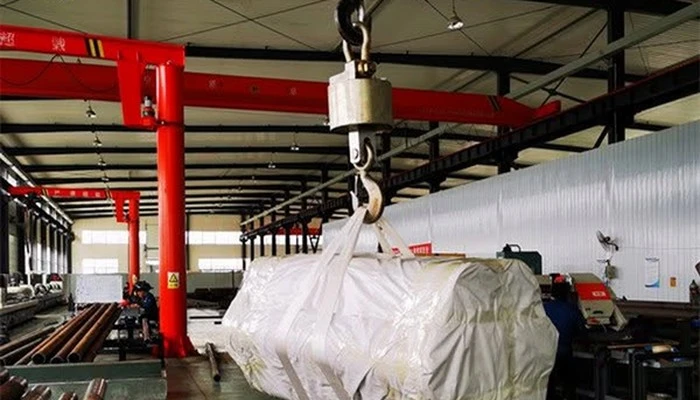

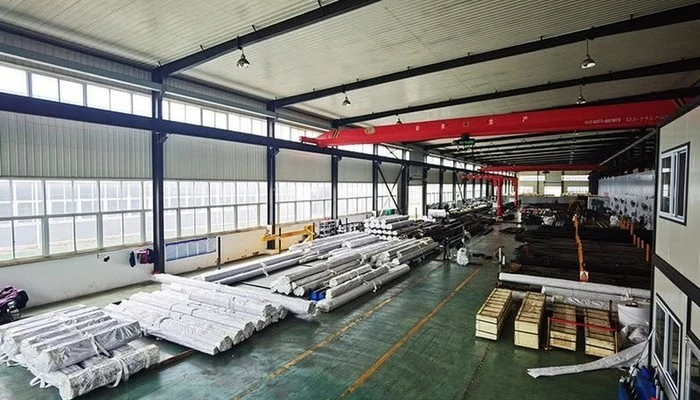

Ippakkjar u tbaħħir
Ibgħat id-dijametru ta 'ġewwa tiegħek × dijametru ta' barra × ħajt, grad ta 'tolleranza ta' tolleranza, Ra meħtieġ u port tad-destinazzjoni - it-tim tekniku tagħna jikkonferma l-kundizzjoni tal-kunsinna u jirritorna kwotazzjoni bil-ħin taċ-ċomb, ġeneralment fi żmien 24 siegħa.
Itlob Kwotazzjoni E235 Honed Tube
FAQ
Għalxiex jintuża tubu honed EN 10305-1 E235?
Huwa l-kanna lest ta 'ċilindru idrawliku. It-tubu huwa fornut b'toqba ta 'ġewwa mgħottija (ISO H8, Ra Inqas minn jew ugwali għal 0.4 µm) sabiex is-siġill tal-pistun jimxi direttament fuq il-ħajt tat-tubu mingħajr aktar makkinar. E235 huwa l-grad ta' karbonju baxx-default għal ċilindri ta' xogħol ħafif- sa medju-; żid sa E355 meta l-istess ħajt iġorr pressjoni ogħla.
E235 huwa l-istess bħal St 35?
Iva. E235, St 35 u numru ta 'materjal 1.0308 huma l-istess azzar taħt sistemi ta' ismijiet differenti - E235 hija d-deżinjazzjoni attwali EN 10305-1, St 35 hija l-isem DIN 2391 tal-legat. Il-kimika (C Inqas minn jew ugwali għal 0.17 %, Mn Inqas minn jew ugwali għal 1.20 %) u r-rendiment normalizzat ta '235 MPa huma identiċi.
Għaliex E235 juri żewġ saħħiet ta 'rendiment differenti?
Minħabba li r-rendiment jiddependi fuq il-kundizzjoni tal-kunsinna, mhux l-isem tal-grad waħdu. Normalizzat (+N) E235 għandu rendiment definit ta' Akbar minn jew ugwali għal 235 MPa; stress-meħlus (+SR) jilħaq Ikbar minn jew ugwali għal 350 MPa; kiesaħ-miġbud iebes (+C) jista 'jilħaq madwar 0.8 × 480 ≈ 384 MPa. L-ispeċifikazzjoni tal-kundizzjoni hija dik li tiffissa n-numru - billi tħalli barra tħalli l-mitħna default għal +N.
Liema ID tolleranza u finitura tal-wiċċ għandu tubu idrawliku honed?
It-toqba imsaffi huwa fornut għal ISO H8 bħala standard (H7, H9 jew H10 disponibbli fuq talba), bi ħruxija tal-wiċċ Ra Inqas minn jew ugwali għal 0.4 µm u dritta Inqas minn jew ugwali għal 0.5 mm/m. Tubi skived u roller-burnished (SRB) jistgħu jilħqu Ra 0.2 µm. Dawn il-valuri huma dak li jħallu s-sedil tas-siġill mingħajr makkinarju sekondarju jgħaddi.
Għandi nispeċifika + SR jew + N għal barmil taċ-ċilindru?
Speċifika + SR (mtaffi l-istress) għal btieti taċ-ċilindru honed fil-biċċa l-kbira tal-każijiet: iżomm ir-rendiment akbar minn jew ugwali għal 350 MPa filwaqt li żżomm stress residwu baxx sabiex it-toqba tibqa 'stabbli waqt l-imsin u fis-servizz. Agħżel + N (normalizzat, rendiment Akbar minn jew ugwali għal 235 MPa) biss meta jkollok bżonn duttilità massima jew makkinarju aktar artab; + C huwa għal kmiem bil-makna li mhumiex iffurmati ħafna.
Tubu honed huwa l-istess bħal tubu SRB?
It-tnejn huma toqob taċ-ċilindru lesti iżda b'metodi differenti. Honing huwa qtugħ baxx-li joborxu li jikkoreġi l-ġeometrija; skiving u roller burnishing (SRB) tiddeforma plastikament il-wiċċ, li tagħti throughput ogħla u ħafna drabi Ra 0.2 µm. Mhumiex interkambjabbli fuq kull disinn tas-siġill, għalhekk il-finitura tat-toqba għandha ssegwi l-gwida tar-Ra u n-nisġa tal-manifattur tas-siġill.
Jista' tubu honed E235 ikun miksi bil-kromju iebes?
Iva. Il-kisi tal-kromju iebes huwa żid-komuni għaċ-ċilindri tal-ġnub tal-pistun- li jeħtieġu reżistenza għall-ilbies u l-korrużjoni, applikata wara l-imsin għal ħxuna speċifikata tal-kisi. Iddikjara l-ħxuna tal-kisi u kwalunkwe rekwiżit tal-imsin tal-post-pjanċa meta tordna; hija għażla tal-wiċċ, mhux parti mit-tubu bażi EN 10305-1.
Kif nista 'nispeċifika ordni ta' tubu honed E235?
Agħti: standard u grad (EN 10305-1 E235), dijametru ta 'ġewwa × dijametru ta' barra × ħajt, tul u kwantità, grad ta 'tolleranza tat-toqba (H8/H9), Ra meħtieġ, kondizzjoni tal-kunsinna (+SR preferut), kwalunkwe chrome plating, livell ta' ċertifikat (EN 10204 3.1), u port tad-destinazzjoni. Ibgħat dawn u nirritornaw kwotazzjoni bil-ħin taċ-ċomb.
