Tubu taċ-ċilindru idrawliku 20MnV6: Ħarsa ġenerali
Sep 22, 2026
Tubu taċ-ċilindru idrawliku 20MnV6huwa tubu mingħajr saldatura ta 'grad 20MnV6 (materjal numru 1.5228, fornut għal EN 10297-1) li aħna nispiċċaw b'tolleranza mnaqqsa ta' tolleranza ISO H8 u Ra 0.2–0.4 µm, sabiex jasal lest biex isir kanna idrawlika 20MnV6 cylinder. Fil-kondizzjoni normalizzata (+N) ir-rendiment minimu tiegħu huwa 470 MPa - madwar 32% 'l fuq minn E355 normalizzat (355 MPa) - li jippermettilek iżżomm l-istess pressjoni f'ħajt irqaq ta' bejn wieħed u ieħor 25%, jew iġorr aktar pressjoni fl-istess ħajt. It-tliet affarijiet li din il-paġna tgħinek tiddeċiedi huma l-kundizzjoni tal-kunsinna (+N kontra + QT), il-ħxuna tal-ħajt li l-pressjoni tiegħek fil-fatt teħtieġ, u jekk 20MnV6 huwiex il-pass it-tajjeb minn E355 għaċ-ċiklu tad-dazju tiegħek.
20MnV6huwa vanadju-azzar tal-karbonju-mikroligat tal-manganiż. L-istess grad jidher f'żewġ familji standard li x-xerrejja jħalltu:EN 10297-1(tubi mingħajr saldatura għall-inġinerija mekkanika u ġenerali) hija l-ispeċifikazzjoni parent-tubu, uEN 10083-3(azzar li jista' jittratta bis-sħana-) ikopriha bħala grad ta' tifi-u-ittempra. HuwaleEN 10305-1 grad - li l-istandard tat-tubi ta' preċiżjoni jelenka E355, C45E, E470 u simili, iżda mhux 20MnV6. Meta nsejħu tubu "20MnV6 honed tube," it-tubu ġenitur iwieġeb għal EN 10297-1 u t-tweġibiet tal-bore honed għal EN 10305-1 tolleranzi dimensjonali. It-tieni nofs tad-deċiżjoni tiegħek hija l-kundizzjoni tal-kunsinna: iċċaqlaq ir-rendiment b'madwar 120 MPa u t-titwil fid-direzzjoni opposta, għalhekk numru wieħed mingħajr kundizzjoni mhix speċifikazzjoni.
Aħna nipprovdu 20MnV6 bħala tubu ġenitur miġbud jew jaħraq-lest, imbagħad tajjar, skive-u-roller-burnish (SRB), jew maqtugħ u tmiem-finitura għat-tpinġija tiegħek, b'ċertifikat tat-test tal-mitħna EN 10204 3.1 fuq kull lott.Ibgħatilna t-toqba, il-ħajt, it-tul u l-pressjoni tiegħek u aħna nikkonfermaw l-ispeċifikazzjoni u nikkwotaw fi żmien 24 siegħa.
Speċifikazzjonijiet
| Parametru | Kapaċità |
|---|---|
| Standard/grad tal-ġenituri | MT 10297-1 20MnV6 (1.5228); EN 10083-3 |
| Bore ID | 40–500 mm (1.5"–24") |
| Ħxuna tal-ħajt | 4–50 mm |
| Tul | sa 12 m |
| Tolleranza tal-bore | ISO H8 (H9 fuq talba) |
| Ħruxija tal-wiċċ | Ra 0.2–0.4 µm (imsaffi); Ra 0.05–0.2 µm (SRB) |
| Straightness | Inqas minn jew ugwali għal 0.5 mm/m |
| Kundizzjoni tal-kunsinna | +N, +QT, ittemprat |
| Tmiem tat-tmiem | Kwadru sempliċi-qatgħa, burr-ħieles; makkinar għal kull tpinġija |
| Ċertifikazzjoni | MT 10204 3.1; spezzjoni ta'-parti terza disponibbli |
Għażla tal-Grad ta' Tolleranza
Agħżel H8 sakemm id-disinn tas-siġill jew tal-gwida ma jittollerax H9 - H8 huwa d-default idrawliku u jiswa ftit aktar fuq toqba mnaqqsa. M'għandekx "taġġorna" għal grad aktar strett bit-tama li jikkumpensa għal cross-hatch fqir; il-ġeometrija tal-film taż-żejt-tgħodd aktar mill-aħħar mikron tad-dijametru.
Straightness, Tul u Truf
Żomm id-dritta f'Inqas minn jew ugwali għal 0.5 mm/m sabiex il-kanna tibqa tonda wara l-iwweldjar tal-għatu tat-tarf. Għal btieti maqtugħin-għal-tul, żomm il-kwadru tat-tarf li tistenna l-apparat tal-iwweldjar tiegħek; nistgħu pre-portijiet tal-magni u ħjut għal kull tpinġija.
Kompożizzjoni Kimika
| Element | Max / medda (%) | Għaliex huwa kkontrollat |
|---|---|---|
| Karbonju (C) | 0.17–0.24 | Bilanċ tas-saħħa u tal-weldjabbiltà |
| Silikon (Si) | 0.10–0.50 | Deossidazzjoni; jgħin fil-magni |
| Manganiż (Mn) | 1.30–1.70 | Ebusija u saħħa |
| Vanadju (V) | 0.08–0.20 | Irfinar tal-qamħ, rendiment permezz tal-mikroliga |
| Fosfru (P) | Inqas minn jew ugwali għal 0.025 | Limitu ta'-qasir kiesaħ |
| Kubrit (S) | Inqas minn jew ugwali għal 0.020 | Limitu ta' qosra-sħun (kubrit-ikkontrollat 0.015–0.040 disponibbli għall-magni) |
| Cr / Mo / Ni / Cu | Inqas minn jew ugwali għal 0.30 kull wieħed | Limiti residwi |
proprjetajiet mekkaniċi
| Ħajt t (mm) | +N Rendiment Rp0.2 (MPa) | +N Tensili Rm (MPa) | + QT Rendiment (MPa) | + QT Tensili (MPa) |
|---|---|---|---|---|
| Inqas minn jew ugwali għal 16 | 470 | 620–780 | 590 | 700 |
| >16–40 | 460 | 620–780 | 540 | 570 |
| >40–65 | 440 | 620–780 | 480 | 570 |
| >65–80 | 430 | 620–780 | - | - |
| >80–100 | 420 | 620–780 | - | - |
| >100 | 400 | 620–780 | - | - |
Dak li jġorr il-bore f'kull ħxuna tal-ħajt
Ħxuna tal-ħajt waħedha ma tgħidlek xejn dwar il-pressjoni. Uża r-relazzjoni ta' rendiment tal-bore Lamé-għal ċilindru b'ħitan-oħxon, minħabba li l-istress taċ-ċrieki huwa l-ogħla fit-toqba:
P=ReH · (k²−1) / (k²+1) / S, fejn k=OD/ID u S huwa l-fattur tad-disinn (4:1 għal tagħmir mobbli, 3:1 għal xi ċilindri industrijali fissi).
Assunzjonijiet għat-tabella ta' skrining hawn taħt: ReH=470 MPa (+N, ħajt irqiq), truf magħluqa, temperatura ambjentali, ebda konċessjoni ta' korrużjoni jew għeja, effett ta' weldjatura tal-għatu tat-tarf injorat. Dawn huma numri tal-filtri, mhux sostitut għad-disinn taċ-ċilindru.
| ID tat-toqba (mm) | Ħajt (mm) | OD (mm) | k=OD/ID | Pressjoni tax-xogħol |
|---|---|---|---|---|
| 40 | 5 | 50 | 1.25 | ≈258 bar |
| 63 | 8 | 79 | 1.25 | ≈262 bar |
| 100 | 10 | 120 | 1.20 | ≈212 bar |
| 100 | 20 | 140 | 1.40 | ≈381 bar |
| 160 | 20 | 200 | 1.25 | ≈258 bar |
| 250 | 25 | 300 | 1.20 | ≈212 bar |
| 320 | 30 | 380 | 1.19 | ≈200 bar |
Il-kompetituri tat-takeaway jitilfu:"Ħajt ta' 10 mm=350 bar" huwa veru biss f'toqba ta' madwar 50 mm. F'toqba ta '100 mm l-istess ħajt ta' 10 mm iġorr madwar 212 bar - il-proporzjon OD/ID, mhux il-ħajt, jiddeċiedi. Klassifikazzjoni tal-pressjoni mingħajr bore ma tistax tiġi ċċekkjata, għalhekk nikkwotaw pressjoni biss kontra t-toqba u l-fattur tad-disinn tiegħek.
Konfini tad-Daqs u Żewġ Rotot ta' Provvista
EN 10297-1 ikopri tubi bla saldaturi sa madwar 720 mm OD u ħajt ta' 200 mm, li huwa usa' mit-tieqa tat-tubu imsaffi li jżommu ħafna mill-ħwienet. Għall-barmil imsaffir innifsu, il-limiti prattiċi huma ID 40–500 mm, ħajt 4–50 mm, tul Inqas minn jew ugwali għal 12 m. Ir-rotta li tagħmel it-tubu ġenitur tinbidel bid-daqs:
| Rotta | Daqs tajjeb | Dak li jixtrik |
|---|---|---|
| Cold drawn, imbagħad hone/SRB | ID sa ~ 168 mm (miġbuda), tolleranza stretta, wiċċ tajjeb | L-aħjar konsistenza tat-toqba għal ċilindri żgħar-nofs |
| Lest bis-sħana, imbagħad-toqba fil-fond + tajjar | ID sa ~500 mm | Btieti kbar ir-rotta kiesħa ma tistax tilħaq |
Lil hinn mit-tieqa mgħottija, il-bażi taċ-ċertifikat tinbidel minn pretensjoni ta'-tubu ta' preċiżjoni għal pretensjoni ta' komponent-makna, għalhekk ikkonferma l-ambitu tal-ispezzjoni bil-mitħna aktar milli tassumi tolleranza EN 10305-1.
Għażla tal-Kondizzjoni tal-Kunsinna
| Servizz | Kundizzjoni rakkomandata | Għaliex |
|---|---|---|
| Barmil iwweldjat, dazju moderat | +N (normalizzat) | Weldability tajba, rendiment stabbli, spiża aktar baxxa |
| Imsaffi wara l-iffurmar kiesaħ (flare, liwja) | +N jew +A | Iżomm id-duttilità għal post-hone forming |
| -Pressjoni għolja, ħajt-irqiq, ebusija uniformi | +QT | 480-590 MPa rendiment, HB 160-205 permezz tal-ħajt |
| Tneħħija tal-ħażniet tqil bil-magni | +QT | Iżomm dimensjonijiet wara qatgħat fil-fond |
Kontroll tal-Kwalità u Ittestjar
Test ultrasonikutat-tubu ġenitur qabel l-imsin, biex jaqbdu difetti laminari li jkunu fil-wiċċ fit-toqba.
Verifika tat-toqba- ID f'punti multipli, Ra bil-profilometru, cross-angolu tal-bokkaporti b'viżwali/standard.
Straightness u tondfuq it-tul kollu, mhux biss fit-truf.
Kontroll mekkanikukontra ċ-ċertifikat 3.1: rendiment, tensjoni, titwil, u ebusija għal + QT.
Is-sħana-traċċabilità tan-numrutgħaqqad it-tubu, iċ-ċertifikat u kwalunkwe rapport ta'-parti terza.
Għaliex Sors 20MnV6 Tubu taċ-Ċilindru Idrawliku minn Pajp GNEE
Irfinar parent-tubu u bore taħt saqaf wieħed, għalhekk il-grad EN 10297-1 u t-tolleranza tal-bore EN 10305-1 huma kkontrollati fuq l-istess numru tas-sħana.
MT 10204 3.1 ċertifikat fuq kull lott, bil-kimika, il-mekkanika u d-dimensjonijiet tat-toqba mqabbla mas-sħana.
Daqsijiet tal-ħażniet u tad-dwana, maqtugħa-sat-tul u tarf-makkinar għat-tpinġija, bi protezzjoni taż-żejt u tal-kappa għat-transitu.
Spezzjoni minn -parti terza (SGS, TÜV, BV) disponibbli fuq talba; tim tekniku jirritorna kwotazzjoni bil-ħin taċ-ċomb fi żmien 24 siegħa.

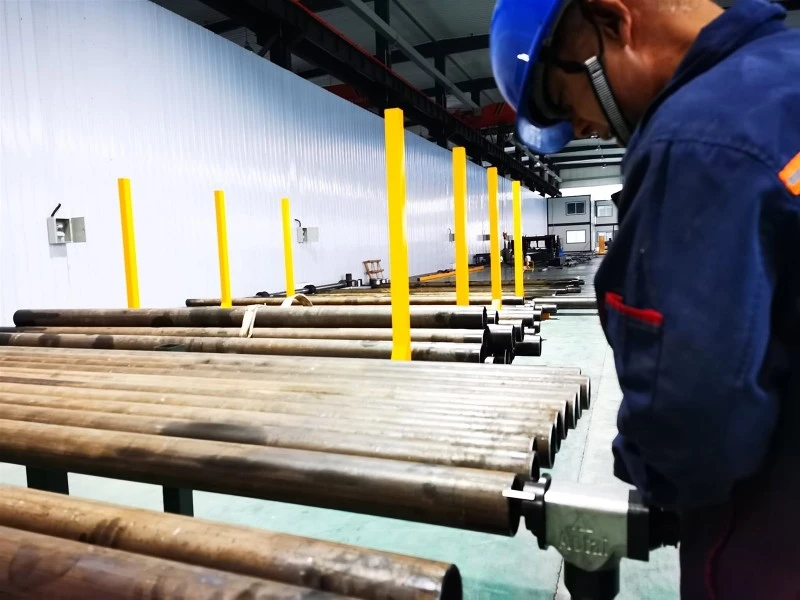

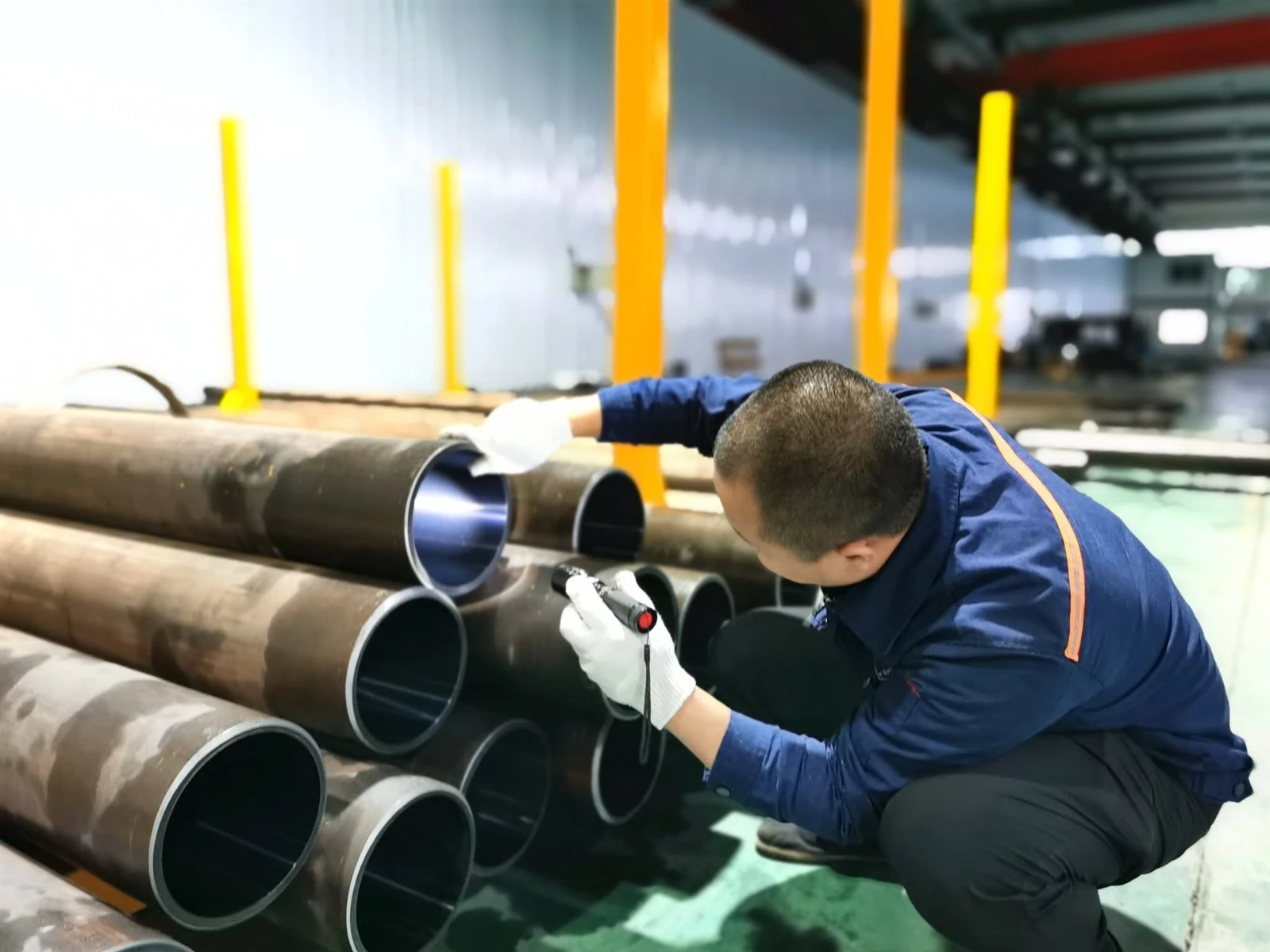

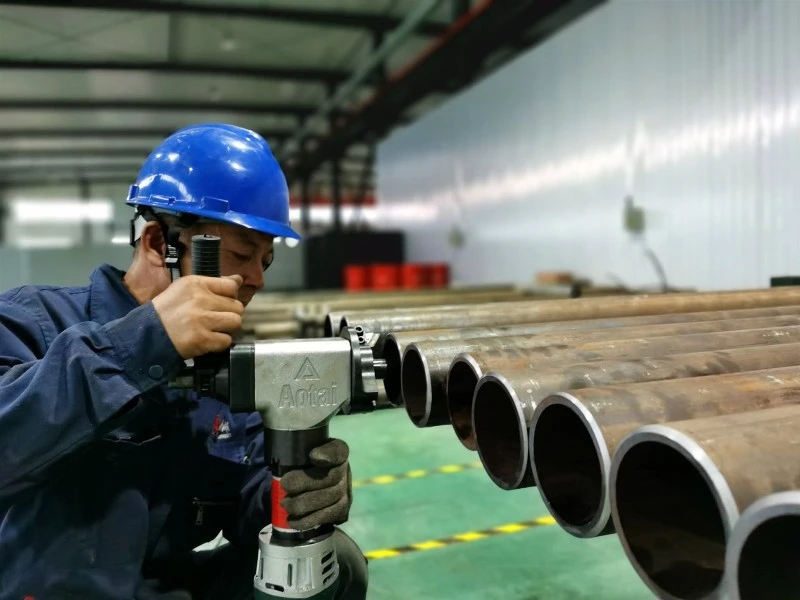

Test u spezzjoni

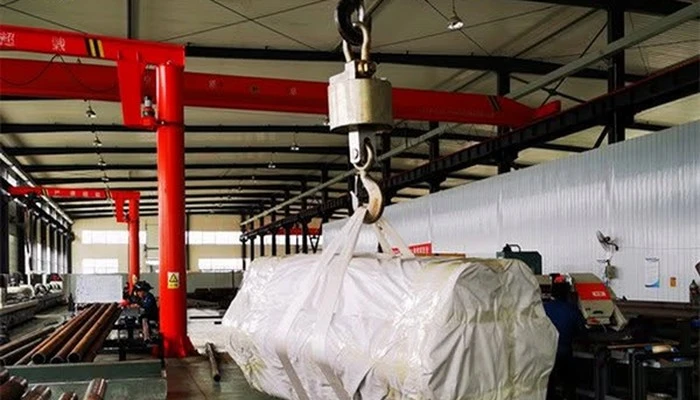

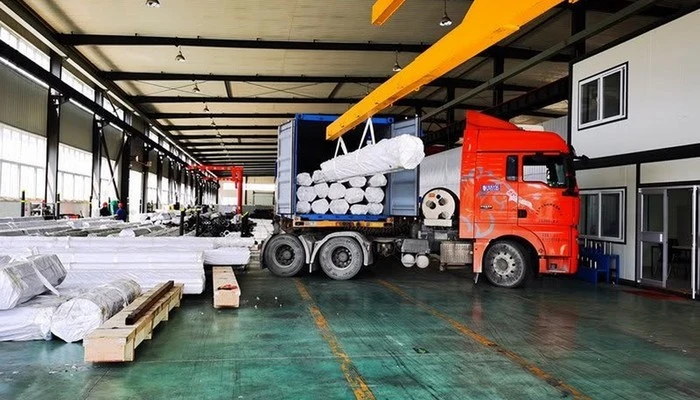

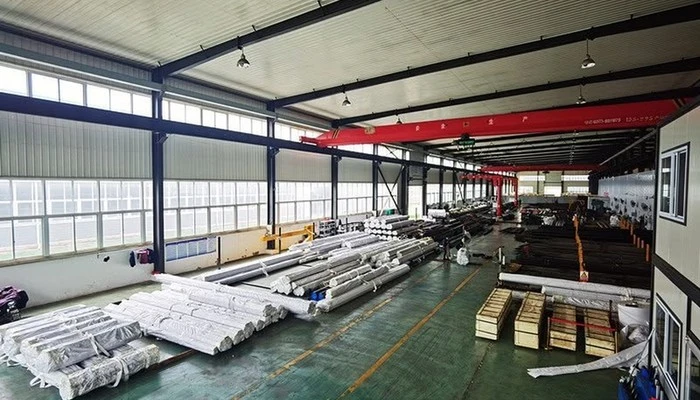

Ippakkjar u tbaħħir
Ibgħat il-bore ID, il-ħajt, it-tul, il-kondizzjoni tal-kunsinna u l-pressjoni tax-xogħol tiegħek - it-tim tekniku tagħna jikkonferma l-ispeċifikazzjoni kontra EN 10297-1 u jirritorna kwotazzjoni bi żmien ta' tmexxija fi żmien 24 siegħa.
Itlob Kwotazzjoni tat-Tubu taċ-Ċilindru Idrawliku 20MnV6
FAQ
X'inhu 20MnV6 tubu taċ-ċilindru idrawliku?
Huwa tubu mingħajr saldatura ta 'grad 20MnV6 (numru tal-materjal 1.5228, fornut għal EN 10297-1) li ġie mgħolli għal bore lest għall-mera ta' tolleranza ISO H8 u Ra 0.2–0.4 µm, sabiex ikun jista 'jinqata', iwweldjat u jitwaħħal direttament bħala ċilindru idrawliku.
X'inhi s-saħħa tar-rendiment ta '20MnV6?
Fil-kondizzjoni normalizzata (+N) ir-rendiment minimu huwa 470 MPa għal ħitan sa 16 mm, tnaqqis għal 400 MPa 'l fuq minn 100 mm; imkessaħ u ittemprat (+ QT) jgħollih għal 480-590 MPa bil-ħxuna tal-ħajt. Dejjem ikkwota l-kundizzjoni tal-kunsinna bin-numru.
Huwa 20MnV6 l-istess bħalE355?
Nru. 20MnV6 (1.5228) huwa grad ta' vanadju-ligat b'saħħa ogħla minn E355 (1.0580); mhumiex interkambjabbli, u 20MnV6 mhuwiex elenkat fl-EN 10305-1 filwaqt li E355 huwa.
20MnV6 huwa EN 10305-1 grad tubu honed?
Nru EN 10305-1 jelenka E355, C45E, E470 u gradi simili iżda mhux 20MnV6. Tubu honed 20MnV6 juża tubu ġenitur għal EN 10297-1 u tolleranzi dimensjonali EN 10305-1 lest.
Liema kundizzjoni tal-kunsinna għandi nagħżel għal ċilindru wweldjat?
Agħżel + N (normalizzat) jew + QT; it-tnejn iwweldjaw sew, bi tisħin minn qabel ta '100-150 grad meta l-ekwivalenti tal-karbonju huwa qrib 0.50 jew il-ħajt jaqbeż il-25 mm. Evita minn-stokk imwebbes għal btieti iwweldjati u kkonferma l-ekwivalenti tal-karbonju mal-mitħna.
X'ħxuna tal-ħajt għandi bżonn għall-pressjoni tax-xogħol tiegħi?
Uża P=ReH·(k²−1)/(k²+1)/S b'k=OD/ID u S=4 għal tagħmir mobbli. Għal toqba ta '100 mm f'ħajt ta' 10 mm f'+N (470 MPa) jiġifieri madwar 210 bar. Ibgħatilna bore, pressjoni u fattur tad-disinn għal figura verifikata.
Jista' 20MnV6 jissostitwixxi 27SiMn jew 42CrMo4?
Biss f'duty aktar baxx. 27SiMn (madwar 835 MPa) u 42CrMo4 (madwar 930 MPa) jixirqu pressjoni ogħla u tagħbijiet ta 'xokk; 20MnV6 joqgħod bejn E355 u dawk il-gradi u huwa irħas għall-magni u l-iwweldjar.
Liema ċertifikat u testijiet jiġu mat-tubu?
Ċertifikat tat-test tal-mitħna EN 10204 3.1 b'kimika, proprjetajiet mekkaniċi u dimensjonijiet tat-toqba, flimkien ma' ttestjar ultrasoniku, dritta, tond u spezzjoni tal-wiċċ. Spezzjoni ta' parti terza-hija disponibbli fuq talba.
