It-tubi mgħollija huma tubu ta' l-azzar ta' preċiżjoni li t-toqba ta 'ġewwa tiegħu ġie lest billi tħaffef - ġebel li joborxu jdur u jirreċiproka tul it-toqba - għal tolleranza dimensjonali stretta u wiċċ ta' ħruxija baxxa-.Huwa fornut bħala stokk tal-kanna taċ-ċilindru idrawliku u pnewmatiku, lest biex jaċċetta pistun u s-siġilli tiegħu mingħajr ebda magni ulterjuri tat-toqba. Fil-prattika t-terminu jiddeskrivi prodott lest, mhux grad ta 'l-azzar: tubi honed huwa magħmul minn tubu ordinarju miġbud fil-kesħa u mbagħad jinġieb għat-tolleranza tat-toqba b'operazzjoni ta' finitura sekondarja.
Dik id-distinzjoni hija importanti aktar milli tinstema’. Żewġ tubi jistgħu jinġibdu mill-istess sħana ta 'ST52.3, għandhom l-istess dijametru ta' barra u ħxuna tal-ħajt, u xorta ma jkunux interkambjabbli - wieħed huwa ċilindru mhux maħdum -tubu vojt, l-ieħor huwa komponent li jista 'jiġi wweldjat f'ċilindru u jitqiegħed fis-servizz. Id-differenza hija kompletament fid-dijametru ta 'ġewwa u n-nisġa tal-wiċċ tat-toqba.
Din il-gwida tkopri x'inhu t-tubi honed, kif taħdem l-operazzjoni tal-imsin fuq l-azzar, it-tubi bażi li hija magħmula minnhom, it-tolleranza u l-finitura tal-wiċċ li tista 'tispeċifika, il-gradi normalment użati, u kif tivverifika l-kwalità meta jasal il-materjal. GNEE tforni tubi honed f'ID 32–500 mm (1.5"–24"), ħxuna tal-ħajt 4–50 mm u tulijiet sa 12 m, b'ċertifikati tat-test tal-mitħna EN 10204 3.1.Ibgħat id-daqs tat-toqba u l-grad tiegħek għal kwotazzjoni.
Speċifikazzjonijiet
| Parametru | Kapaċità |
|---|---|
| Standards | EN 10305-1 (bla saldatura), EN 10305-2 (iwweldjat/DOM), DIN 2391, ASTM A519, GB/T 8713, JIS G3445 |
| Dijametru ta 'ġewwa | 32 – 500 mm (ekwivalenti imperjali 1.5" – 24") |
| Ħxuna tal-ħajt | 4 – 50 mm |
| Tul | Sa 12 m; tulijiet fissi u każwali |
| Tolleranza tal-bore | Standard ISO H8; H9 disponibbli; H7 jista' jintlaħaq fuq talba |
| Bore ħruxija | Ra 0.2 – 0.4 µm, cross-hatch 30 – 45 grad |
| Straightness | Inqas minn jew ugwali għal 0.5 mm/m |
| Kundizzjoni tal-kunsinna | BK (lest kiesaħ), BK + S (mtaffi l-istress); NBK fuq talba |
| Tmiem tat-tmiem | Qtugħ kwadri, deburred; tappijiet tal-plastik iż-żewġt itruf |
| Ċertifikazzjoni | MT 10204 3.1 ċertifikat tat-test tal-mitħna; spezzjoni ta' parti terza disponibbli |
Gradi Tipiċi tal-Materjal
| Grad | Standard | Saħħa ta' rendiment minimu | Użu tipiku |
|---|---|---|---|
| ST52.3 / E355 | DIN 2391 / EN 10305-1 | Akbar minn jew ugwali għal 355 MPa | Il-grad workhorse għall-idrawlika ġenerali industrijali u mobbli |
| SAE 1020 / 1026 | ASTM A519 | Iktar minn jew ugwali għal 295 MPa | Ċilindri ta 'pressjoni baxxa għal medja; proġetti sensittivi għall-ispiża- |
| CK45 | DIN 17200 | Iktar minn jew ugwali għal 340 MPa | Ċilindri ta' xogħol medju-; komunement imqabbla ma 'vireg CK45 chrome plated |
| 27SiMn | GB/T 3077 | ~ 540 MPa | Ċilindri ta'-pressjoni għolja, tagħmir tal-minjieri u tqil |
| 42CrMo4 / AISI 4140 | EN 10083 | ~650 MPa | Pressjonijiet 'il fuq minn 350 bar; btieti tal-liga li jistgħu jiġu trattati bis-sħana- |
| 304 / 316L | ASTM A312 | Iktar minn jew ugwali għal 205 MPa | Servizz marittimu, offshore, ikel-u korrużiv |
L-għażla tal-grad issegwi l-pressjoni operattiva l-ewwel, imbagħad l-ambjent, imbagħad l-ispiża. ST52.3 u E355 huma gradi ta' karbonju baxx-funzjonalment ekwivalenti u jkopru l-maġġoranza tax-xogħol taċ-ċilindru; gradi ta 'liga bħal 42CrMo4 u 27SiMn jidħlu 'l fuq minn bejn wieħed u ieħor 350 bar jew fejn hija mistennija tagħbija ta' xokk. Il-gradi li ma jsaddadx jintgħażlu għar-reżistenza għall-korrużjoni aktar milli s-saħħa u tipikament jiswew darbtejn sa tliet darbiet daqs l-azzar tal-karbonju.
Tubi Honed Imqabbel ma 'Għażliet oħra ta' toqba
| Proprjetà | Tubi mgħaqqda | Tubu SRB | Tubu DOM (mhux imnixxef) |
|---|---|---|---|
| Bore finitura | Cross-bokkaport, 30–45 grad | Mera-bħal plateau | Kif-pinġi |
| Bore ħruxija | Ra 0.2 – 0.4 µm | Ra 0.05 – 0.2 µm | Kummerċjali, mhux għall-ispeċifikazzjoni idrawlika |
| Tolleranza tal-bore | Standard H8, H7 li jista 'jinkiseb | H8, ripetibbli ħafna | Kummerċjali |
| Ebusija tal-wiċċ | Mhux mibdul | +30–50% (xogħol-saff imwebbes) | Mhux mibdul |
| Korrezzjoni tal-ġeometrija | Qawwija - tikkoreġi t-taper u barra-da-tond | Jiddependi fuq it-tubu li jkun dieħel | Xejn |
| Lest biex jinġabar | Iva | Iva | L-ebda - ma teħtieġ l-ewwel imsin |
| L-aħjar tajbin | Pressjoni għolja, veloċità baxxa, bore kbir, tiswija | Produzzjoni OEM ta'-volum għoli | Dazju strutturali u bi pressjoni-baxxa, jew fejn l-imsin isir ġewwa-dar |
It-tubu DOM spiss jiġi ppreżentat bħala sostitut irħas għal tubi honed. Mhu sostitut xejn - huwa l-input. L-użu ta' tubu DOM mhux imsaffi bħala barmil taċ-ċilindru jipproduċi kompressjoni inkonsistenti tas-siġill u ħajja mqassra tas-siġill, u l-iffrankar għal kull-metru normalment jiġi kkunsmat minn -imsinjar fid-dar, ruttam addizzjonali u espożizzjoni tal-garanzija. Għal paragun sħiħ taż-żewġ rotot tat-toqba lesti, ara l-artiklu tagħna dwar tubu honed vs tubu SRB.
Tubi, Tubu jew Pajp? Issortjar l-Isem
It-tliet kelmiet huma użati b'mod laxk fil-kummerċ, iżda ma jfissrux l-istess ħaġa, u d-differenza tispjega għaliex "tubi honed" u "pajp honed" mhumiex deskrizzjonijiet interkambjabbli tal-kwalità.
| Terminu | Kif huwa speċifikat | Kultura ta' tolleranza | Użu tipiku tal-kelma |
|---|---|---|---|
| Tubu / tubi | Dijametru ta 'barra × ħxuna tal-ħajt | Preċiżjoni - OD, ID u tolleranzi tal-ħajt ikkontrollati | Applikazzjonijiet idrawliċi, pnewmatiċi, mekkaniċi u ta' strumentazzjoni; it-terminu li tuża l-industrija taċ-ċilindru |
| Pajp | Toqba nominali u skeda (SCH 40, STD, XS) | Kummerċjali - nominali aktar milli preċiżi | Trasport tal-fluwidu, pajp tal-linja, pajpijiet strutturali u tal-proċess |
Allura:tubi honed u tubu honed huma l-istess prodott, u t-tnejn huma t-terminoloġija standard fl-industrija idrawlika.Pajp imsaffihuwa użu tal-kummerċ aktar laxk - jidher fil-katalgi tal-fornituri, iżda l-prodott deskritt għadu tubu, u speċifikazzjoni miktuba bħala "pajp honed" ma tgħid xejn mitħna dwar il-klassi ta 'tolleranza. Meta tispeċifika, uża tubu jew tubi u ddikjara l-klassi ta 'tolleranza; il-kelma "pajp" tistieden konfużjoni mal-pajp tal-linja, li huwa prodott kompletament differenti bi standard ta 'aċċettazzjoni kompletament differenti.
Minn X'inhu Magħmul: CDS, HFS u DOM
Tubi Honed jibda bħala tubu omm, u l-għażla tat-tubu omm tistabbilixxi l-limitu fuq dak li l-bore lest jista 'jikseb. Tliet tubi bażi huma komuni fix-xogħol taċ-ċilindru.
| Proprjetà | CDS (ġbid fil-kesħa mingħajr saldatura) | HFS (lest sħun mingħajr saldatura) | DOM (miġbud fuq il-mandrin) |
|---|---|---|---|
| Manifattura | Tubu mingħajr saldatura, miġbud fil-kesħa | Mtaqqba jew estruż, mhux lest kiesaħ | Tubu wweldjat miġbud fuq mandrin; il-ħjata tal-weldjatura titneħħa u ż-żona raffinata |
| Korp | Bla saldaturi | Bla saldaturi | Iwweldjat, iżda miġbud sabiex il-ħjata ma tkunx tista' tinkixef f'termini ta 'prestazzjoni tas-servizz |
| Tolleranza dimensjonali | L-aktar stretti | Loosest | Issikkat ħafna, qrib is-CDS |
| Kundizzjoni tal-wiċċ | Lixx, qawwi | Aktar aħrax | Lixx ħafna |
| Konċentriċità / uniformità tal-ħajt | Eċċellenti | Ġust għal tajjeb | Eċċellenti |
| Spiża relattiva | Ogħla | T'isfel | Moderat |
| Rwol fit-tubi honed | Għażla standard għal-toqob ta' pressjoni għolja u kritiċi | Rari honed; limitat mit-tolleranza li tidħol | Ir-rotta kost-effettiva għal ċilindri industrijali ġenerali |
Żewġ punti jsegwu. L-ewwel, l-imsin ma jistax isalva tubu omm li huwa ħażin tond jew li għandu ħajt inkonsistenti - il-proċess jikkoreġi l-ġeometrija, ma jerġax jibniha. It-tieni, tubu DOM honed mhuwiex inferjuri skond id-definizzjoni: għal ċilindru industrijali ġenerali huwa għażla ekonomika u perfettament jaqbel, u l-kwalità tat-toqba tiegħu wara l-imsin hija kkontrollata bl-istess mod. Id-deċiżjoni tiddependi fuq dazju tal-pressjoni u l-istandard ta 'aċċettazzjoni li l-proġett huwa miktub kontra.
Għal xiex Jintuża Tubi Honed
Btieti taċ-ċilindri idrawliċi- tagħmir mobbli bħal skavaturi, loaders, krejnijiet u forklifts; preses industrijali; ċilindri tal-ikklampjar u ejection tal-magni tal-iffurmar tal-injezzjoni.
Ċilindri pnewmatiċi- attwaturi tal-awtomazzjoni tal-fabbrika, fejn frizzjoni baxxa u stabbli tappoġġja għadd ta' stroke għoli ħafna.
Ċilindri teleskopiċi- btieti f'diversi stadji fi trakkijiet dump u pjattaformi tal-irfigħ, fejn id-dritta tal-bore fuq strokes twal iżżomm it-tagħbija tas-siġill uniformi.
Tiswija u manifattura mill-ġdid taċ-ċilindri- re-tubing btieti li jintlibsu minn tagħmir tal-minjieri, skart u industrijali, bl-użu tal-imsin biex tirrestawra l-ġeometrija kif ukoll il-wiċċ.
Komponenti ta 'moviment lineari ta' preċiżjoni- applikazzjonijiet ta' gwida u ta' pożizzjonament li jeħtieġu toqba lixxa u preċiża b'mod dimensjonali.
Kif Honing Xogħlijiet fuq l-Azzar
L-imsinjar huwa operazzjoni ta' makkinar li joborxu b'forza baxxa-, imwettqa wara li t-toqba jkun ġie mqies permezz ta' boring, reaming jew skiving.
Għażla ta 'tubu omm u spezzjoni- is-CDS jew it-tubu DOM li jkun dieħel jiġi ċċekkjat għad-dimensjonijiet, l-uniformità tal-ħajt u d-difetti fil-wiċċ.
Daqs tal-bore- it-toqba tinġieb qrib id-daqs finali, u tħalli allowance żgħira kkontrollata għall-operazzjoni tal-imsin.
Honing- ġebel li joborxu espansibbli jdur filwaqt li jirreċiproka tul it-toqba. Minħabba li l-forza tat-tqattigħ hija baxxa, l-għodda ssegwi t-toqba eżistenti aktar milli tgħawweġ, li huwa dak li jippermetti li l-imsin jikkoreġi t-tond, it-taper u l-waviness minflok ma jirriproduċihom. It-tneħħija tal-materjal hija mkejla f'żidiet żgħar għal kull stroke.
Ġenerazzjoni ta' cross-hatch- il-kombinazzjoni ta 'rotazzjoni u reċiprokazzjoni tipproduċi skanalaturi li jaqsmu bejn wieħed u ieħor f'30-45 grad . L-angolu huwa ssettjat mill-proporzjon ta 'rotazzjoni għall-veloċità assjali u huwa kkontrollat deliberatament, mhux imħalla għall-ażżard.
Kejl u verifika- dijametru tat-toqba, ħruxija u dritta huma kkontrollati; il-bore lest huwa oiled u t-truf mgħottija.
Minħabba li l-operazzjoni hija kkontrollata mill-kejl aktar milli minn ġeometrija tal-qtugħ fiss, l-imsin huwa wkoll il-proċess użat biex iġib barmil taċ-ċilindru mikula lura fl-ispeċifikazzjoni - vantaġġ li l-ebda bore ieħor-rotta tal-irfinar ma toffri fl-istess grad.
X'Dehra l-Bore Lest
Żewġ karatteristiċi jiddistingwu bore honed minn kull alternattiva, u t-tnejn huma funzjonali.
Salib-bokkaport, mhux mera.L-iskanalaturi ta 'grad 30-45 jaġixxu bħala ġibjun taż-żejt imqassam tul il-puplesija kollha. Siġilli idrawliċi ma jaħdmux fuq azzar niexef; dawn jimxu fuq film taż-żejt, u l-cross-bokkaport huwa dak li jżomm dak il-film taħt tagħbija u b'veloċità baxxa li tiżżerżaq.
Ġeometrija kkontrollata aktar milli sempliċiment ħruxija baxxa.It-tond, id-dritta u l-ħelsien mit-taper jimpurtaw daqs Ra, minħabba li siġill irid iżomm kuntatt ugwali matul il-puplesija kollha. Toqba jista 'jkejjel b'mod aċċettabbli għall-ħruxija u xorta jnixxi jekk ikun ovali jew għax-xejn.
Attenzjoni waħda ta' min tiddikjara b'mod ċar, minħabba li huwa l-iżball ta' speċifikazzjoni l-aktar komuni f'din il-familja ta' prodotti:bore aktar lixx mhuwiex awtomatikament bore aħjar. Taħt bejn wieħed u ieħor Ra 0.1 µm il-wiċċ ma jistax iżomm biżżejjed lubrikant biex iżomm il-film, għalhekk il-frizzjoni u t-temperatura tal-ġiri jogħlew u l-ilbies tas-siġill jaċċellera. Il-ħruxija tal-wiċċ hija wkoll numru wieħed biss - Ra hija medja u ma tgħid xejn dwar l-għoli tal-quċċata jew il-karatteristiċi tal-ġarr tal-wiċċ, u huwa għalhekk li l-applikazzjonijiet eżiġenti jispeċifikaw Rz flimkien ma 'Ra, u Rpk, Rvk u Rmr fejn is-sistema tas-siġill hija sensittiva.

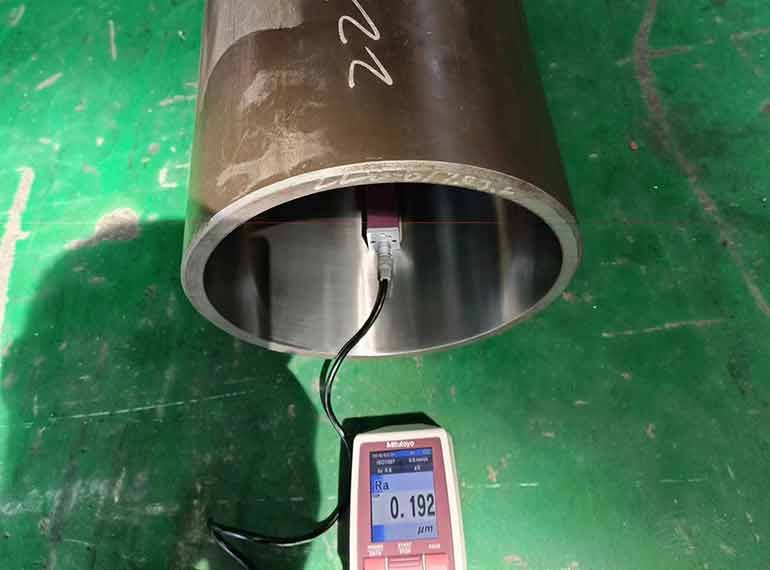

Kif Tiċċekkja l-Kwalità mal-Kunsinna

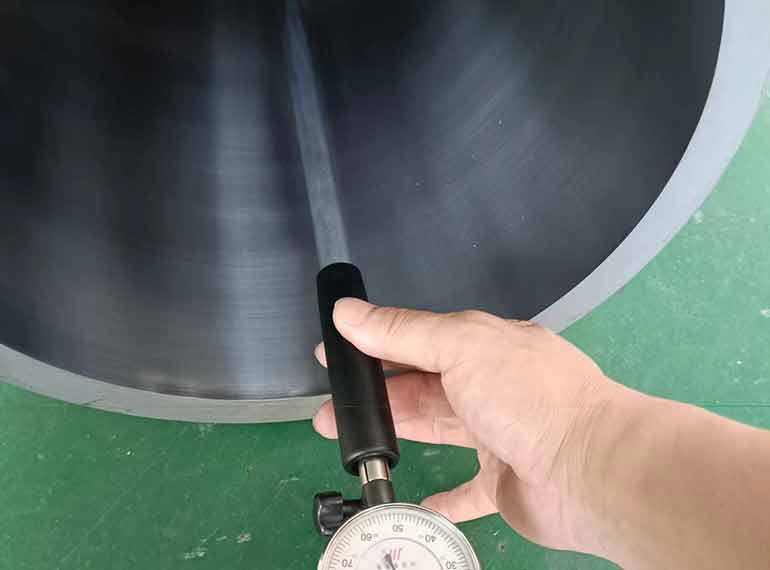

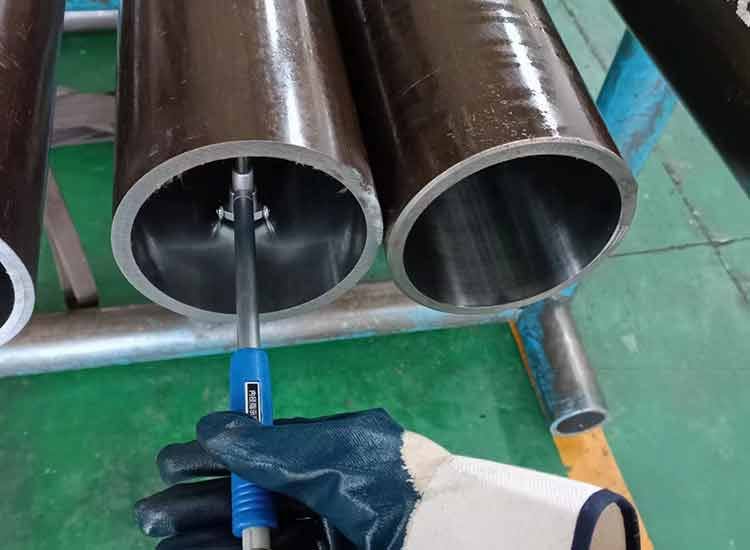

Dijametru tat-toqba- kejjel kontra l-klassi ta' tolleranza H8 speċifikata f'diversi pożizzjonijiet tul it-tul, mhux f'punt wieħed.
Ħruxija tal-wiċċ- tivverifika Ra b'apparat li jeżamina l-ħruxija li jista' jinġarr, u kkonferma li l-bokkaport-cross huwa uniformi aktar milli irqiq.
Straightness u ħxuna tal-ħajt- iċċekkja d-dritta mal-limitu miftiehem u kkonferma l-uniformità tal-ħajt, li tindika l-kwalità tat-tubu omm.
Spezzjoni viżwali tat-toqba- tfittex is-sadid, l-immaniġġjar tal-grif u l-marki irregolari tal-imsin; it-toqba għandu jkun oiled b'mod uniformi mal-wasla.
Dokumentazzjoni- tikkonferma ċ-ċertifikat tat-test tal-mitħna EN 10204 3.1 traċċi tal-kompożizzjoni kimika u l-proprjetajiet mekkaniċi għan-numri tas-sħana mmarkati fuq it-tubi.
Verifika ta'-parti terza- tirranġa spezzjoni qabel il-ġarr fejn l-applikazzjoni hija kritika; huwa ferm irħas milli tirrifjuta materjal fuq il-post.
Kif Tordna Tubi Honed
Standard u grad - pereżempju EN 10305-1 E355, jew DIN 2391 ST52.3
Tubu omm - cold drawn seamless jew DOM
Dijametru ta 'ġewwa, ħxuna tal-ħajt u kwantità
Klassi ta' tolleranza tat-toqba - H8, H9, jew H7
Il-ħruxija tat-toqba u, fejn rilevanti, Rz jew parametri tal-wiċċ addizzjonali
Tolleranza ta' dritt u tul (fissi jew każwali)
Finitura tat-tarf u kwalunkwe rekwiżit ta 'kisi jew protezzjoni
Tip ta' siġill u kundizzjonijiet ta' xogħol - pressjoni, veloċità li tiżżerżaq, fluwidu u temperatura
Dokumentazzjoni u skop ta' spezzjoni ta'-parti terza
L-oġġetti 4, 5 u 8 huma dawk l-aktar spiss barra, u huma preċiżament it-tlieta li jiddeterminaw jekk it-tubu jaħdemx bis-siġill tiegħek. Iddikjarahom fl-istadju tal-inkjesta u l-kwotazzjoni taqbel mat-tpinġija l-ewwel darba.
Test u spezzjoni
FAQ
X'inhu hoed tubing?
Tubu ta' l-azzar ta' preċiżjoni li t-toqba tiegħu ġie lest bl-imsin għal tolleranza ISO H8 u Ra 0.2–0.4 µm b'wiċċ ta' hatch cross-, fornut lest għall-użu bħala barmil taċ-ċilindru idrawliku jew pnewmatiku.
It-tubi honed huma l-istess bħal tubu honed?
Iva - iż-żewġ termini jiddeskrivu l-istess prodott, u t-tnejn huma użu standard tal-industrija. Il-pajp, għall-kuntrarju, huwa normalment speċifikat mill-bore nominali u l-iskeda, għalhekk "pajp honed" huwa użu kummerċjali maħlul aktar milli deskrizzjoni preċiża.
X'inhi d-differenza bejn tubi honed u tubu DOM?
It-tubu DOM huwa tubu omm: miġbud fuq mandrin għal konċentriċità u wiċċ tajjeb, iżda mhux miżmum għal tolleranza ta 'bore idrawliku u mhux honed. Tubi Honed huwa lest fuq it-toqba u jistgħu jiġu mmuntati direttament.
Minn liema tubu bażi huwa magħmul?
Tubu mingħajr saldatura miġbud fil-kesħa (CDS) jew tubu DOM. CDS jipprovdi korp tassew bla xkiel u l-aktar tolleranzi stretti; DOM huwa rotta kost-effettiva għal ċilindri industrijali ġenerali.
Liema tolleranza u finitura tal-wiċċ nista 'nispeċifika?
H8 bħala standard, H9 disponibbli u H7 li jista 'jinkiseb fuq talba; Ra 0.2–0.4 µm b'cross-hatch ta' 30–45 grad; straightness tipikament fi ħdan 0.5 mm/m; tulijiet sa 12 m.
Għaliex it-toqba għandha disinn ta' cross-hatch?
Iżomm film tal-lubrikant bejn it-toqba u s-siġill tal-pistun, li jappoġġja lubrikazzjoni idrodinamika u jnaqqas il-frizzjoni u t-twaħħil-slip. Huwa wiċċ funzjonali intenzjonat, mhux difett.
Kif nivverifika l-kwalità meta jasal il-materjal?
Iċċekkja d-dijametru tat-toqba kontra l-klassi ta' tolleranza f'diversi punti, ivverifika l-ħruxija u l-uniformità tal-bokkaporti cross-, kejjel id-dritta u l-ħxuna tal-ħajt, spezzjona t-toqba viżwalment, u kkonferma li ċ-ċertifikat EN 10204 3.1 jaqbel man-numri tas-sħana.
Teħtieġ Tubi Honed għal Proġett taċ-Ċilindru?
Ibgħatilna d-daqs tal-bore tiegħek, it-tip ta 'tubu omm, il-grad, il-klassi ta' tolleranza u t-tip ta 'siġill - it-tim tekniku tagħna jikkonferma l-ispeċifikazzjoni u jirritorna kwotazzjoni bi żmien ta' tmexxija fi żmien 24 siegħa.Ikkuntattja GNEE illum.
Sommarju
Tubi Honed mhuwiex grad ta 'l-azzar jew kategorija ta' pajp - hija speċifikazzjoni ta 'tlestija applikata għal tubu omm mingħajr saldatura miġbud fil-kesħa jew DOM, u l-valur tiegħu jinsab kompletament fit-toqba: tolleranza ISO H8, Ra 0.2–0.4 µm, bokkaport ta' 30–45 grad cross- li jżomm il-film ta 'siġar ġeometriku biżżejjed kontra l-ġeometrija direttament akkurata. hija mingħajr aktar makkinar. Huwa l-materjal tal-kanna standard għal ċilindri idrawliċi u pnewmatiċi f'tagħmir mobbli, industrijali u agrikolu, u huwa l-materjal ta 'għażla għat-tiswija taċ-ċilindru minħabba li l-imsin jikkoreġi t-taper u barra-ta-tond kif ukoll il-ħruxija tal-wiċċ. Speċifika l-klassi ta 'tolleranza, il-parametri tal-wiċċ u t-tip tas-siġill bl-inkjesta, u t-tubu li tirċievi se jaqbel maċ-ċilindru li qed tibni.
